製品情報

バルブ

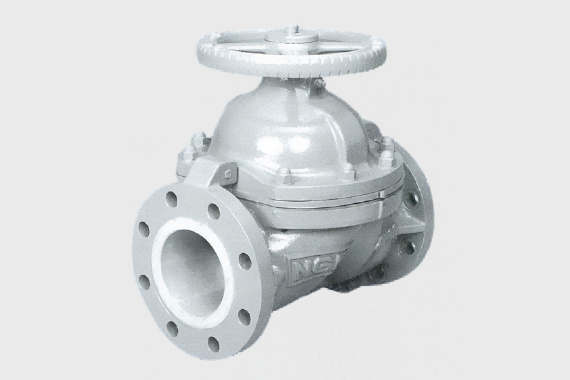

セラミックダイヤフラムバルブVD型

  • ダクタイル鋳鉄製アーマーと接液部にセラミックスを使用したバルブで、耐食性と耐熱性が特に優れています。
  • バルブ開度に対し、流量がほぼ比例する特性を有しているため、自動化による流量制御に最適です。
  • 水平設置の場合でも、バルブのステムを傾けて配管に取り付けると、液溜まりの少ない配管ラインとすることが可能です。

用途例

腐食液の流量調整

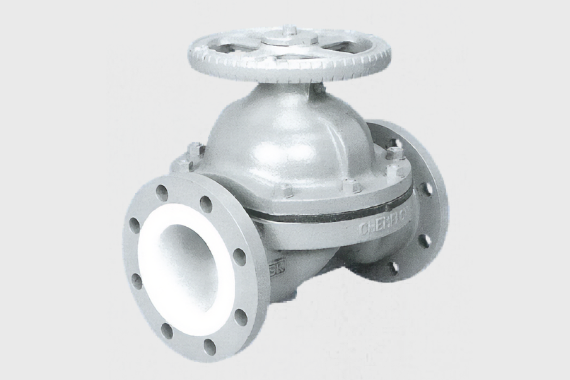

ケミフロー®ダイヤフラムバルブVM型

  • VM型はダクタイル鋳鉄製アーマーにPFAをライニングしたバルブで、耐食性と耐熱性が特に優れています。
  • ボンネット・ダイヤフラムは当社のVD型セラミックダイヤフラムバルブと共通になっており、消耗部品在庫が最少ですみます。
  • 水平設置の場合でも、バルブのステムを傾けて配管に取り付けると、液溜まりの少ない配管ラインとすることが可能です。

用途例

電子工業用薬液搬送ライン
医農薬製造プラント

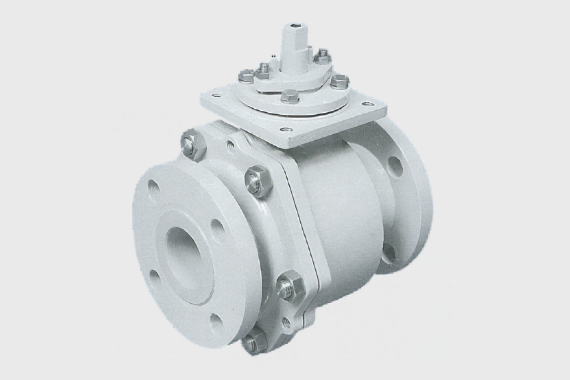

セラミックボールバルブVQ型

  • 接液部はセラミックスとフッ素樹脂の組み合わせで、耐食性に優れています。
  • シャフトとボールを分割したフローティングボール構造のため、低開閉トルクを達成しました。(当社VE型セラミックスバルブとの対比 約50%低トルク化)
  • 低開閉トルク特性により、駆動装置がコンパクトになります。

用途例

医農薬合成プラント
浸透性薬液・真空ライン

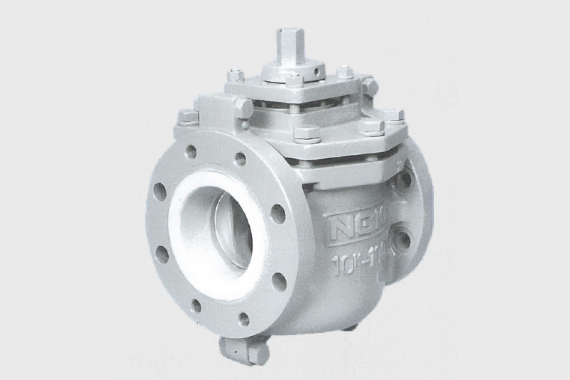

セラミックプラグバルブVE型
(同芯プラグタイプ)

  • 接液部はセラミックスとフッ素樹脂の組み合わせで、耐食性に優れています。
  • 弁座部は、セラミックス製プラグとフッ素樹脂シートにより開閉がスムーズであるとともに、確実に流体をシールします。
  • 面間がISO規格に合致しており、コンパクトです。

用途例

医農薬合成プラント
排脱プラント
浸透性薬液·真空ライン

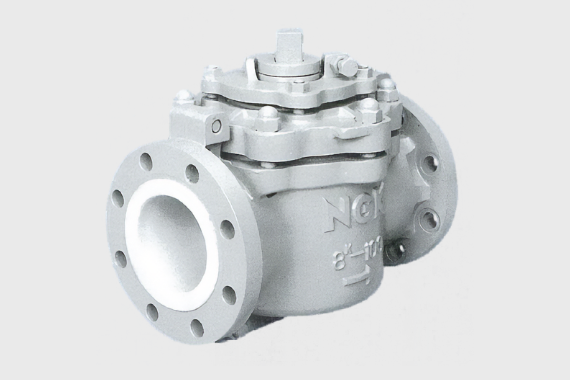

セラミックプラグバルブVR型
(偏芯プラグタイプ)

  • 実績の多い耐食性プラグバルブです。
  • 流体の閉止は独自の偏芯プラグ方式で、シールが確実であるとともに、ハンドル操作のみで弁座シール部の増し締めが可能です。

用途例

医農薬合成プラント
浸透性薬液·真空ライン

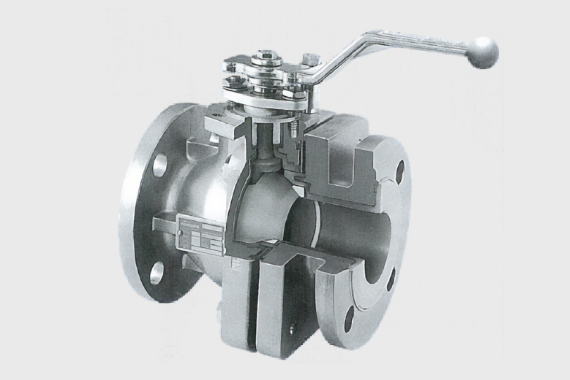

アトマック®ボールバルブVA型

  • 性能·信頼性·安全性に優れたFLOWSERVE社製のボールバルブです。
  • ライニング材はPFAを採用、十分な厚みを持ち、金属アーマーと機械的に結合されているため、耐浸透性·耐真空性に優れています。
  • 独自のフリーフローティングシステムにより、低圧から高圧まで優れたシール性を発揮します。
  • ボディライニングがボール形状に沿って成形され液溜まりが少なく、ファインケミカルプラントに最適です。

用途例

石油化学プラント
医農薬合成プラント
高温·高圧·真空ライン
高純度薬液製造ライン

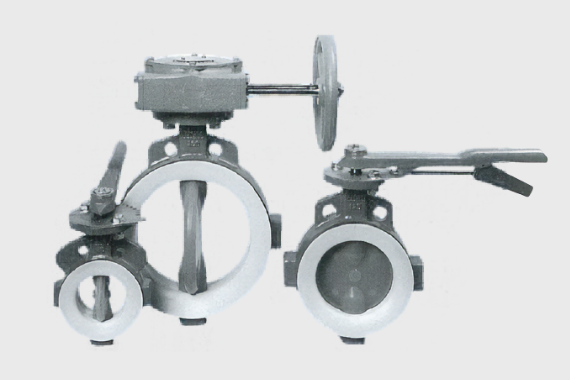

ケミフロー®バタフライバルブVS型

  • 呼び径200Aまでのコンパクトなバタフライバルブです。
  • 接液部はすべてフッ素樹脂PTFE、PFA製で耐食·耐熱性が優れています。
  • 独自のステムシールにより、シール性能に優れています。
  • 液溜まりがなく、またライニング樹脂からのイオン溶出がほとんどないため、清浄液ラインに威力を発揮します。

用途例

高純度薬液製造プラント
医農薬製造プラント
食品工業プラント

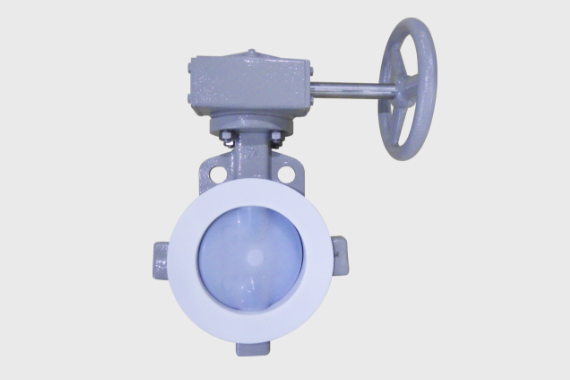

ケミフロー®バタフライバルブVF型

  • 大口径腐食流体ラインには、バタフライバルブが最適です。
  • 接液部はすべてフッ素樹脂PTFE、PFA製で耐食・耐熱性が優れています。
  • 呼び径250Aから450Aまで品揃えし、空気圧式自動バルブも系列化しています。
  • 独自のステムシールにより、シール性能·耐久性に優れています。

用途例

電解プラントの塩水·ガスライン
鋼板表面処理プラント
化学繊維製造プラント
