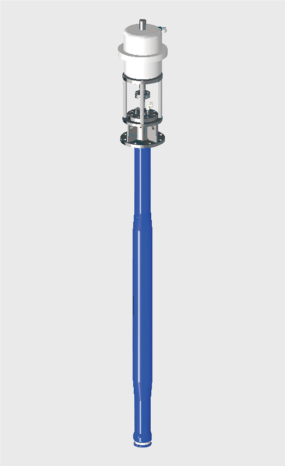

らくらくサンプリングバッフル

DX導入による生産性向上や品質向上が要求されるなか、サンプリングの自動化ニーズが増えてきております。
自動化・クローズド化が可能なサンプリングバッフルをご提案します。

らくらくサンプリングバッフル導入により簡単
清潔かつ安全なサンプリングを実現
  • 接液部はグラスライニング、PTFE、Oリング(Kalrez®)
  • 操作盤(サンプリング、洗浄)、サーモセンサー付き
  • 既設バッフルと入れ替えることによりノズルの有効活用

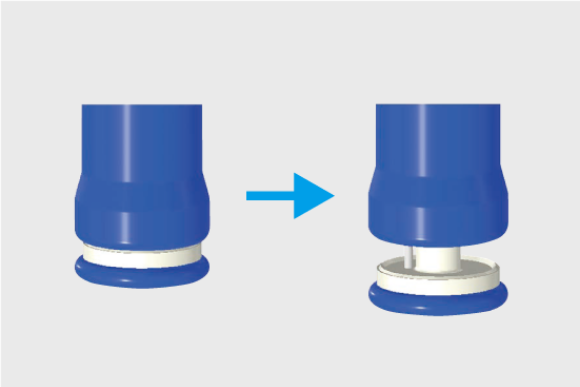

サンプリング時

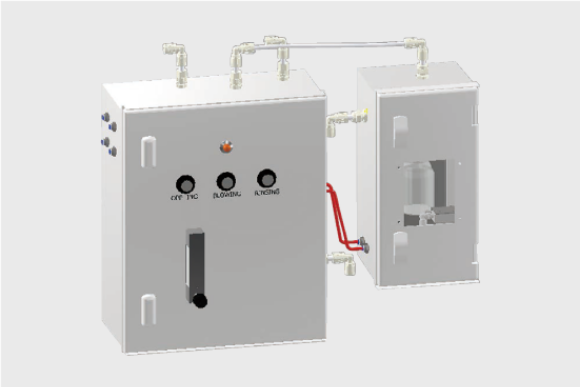

操作盤

特長

  1. 運転中(真空・加圧下)に自動化によるサンプリングが可能
  2. 完全クローズド化によるサンプリングで安全なサンプリングが可能
  3. サンプリング後の洗浄作業の自動化が可能
  4. 定量サンプリングによりサンプリング時の製品ロス低減が可能

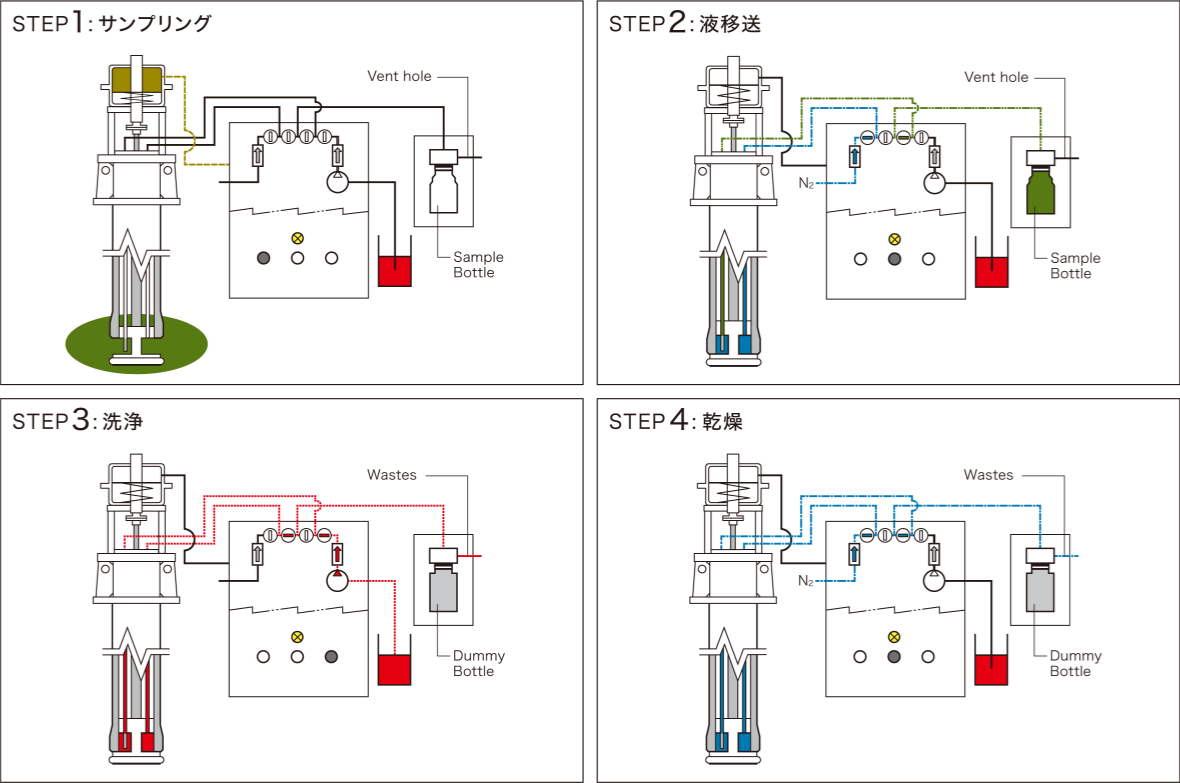

サンプリング手順

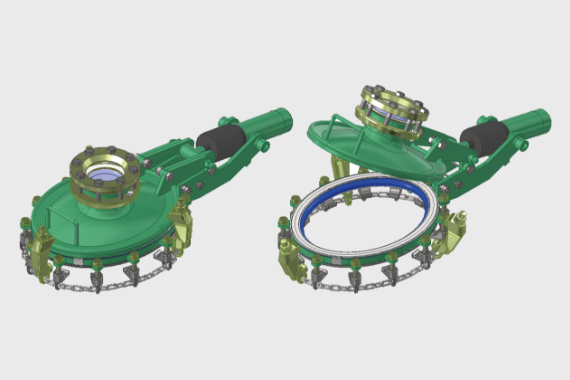

らくらくマンホール

クランプ数が少なく、また、Oリング溝がなく洗浄も容易です。
ガスケット面倒な調整作業が不要既設の釜への取付が可能です。

【仕様】

圧力 Pressuring F.V .~ 0.2MPa
温度 Temperatures -20~150℃
製品サイズ Product size 300×400、Φ400、Φ450
材質 Materlal 炭素鋼、ステンレス鋼 Carbon steel, Stainless steel
適用法規 Applicable laws 一圧、二圧、消防法 First and Second Class Pressure Vessel Code, fire law

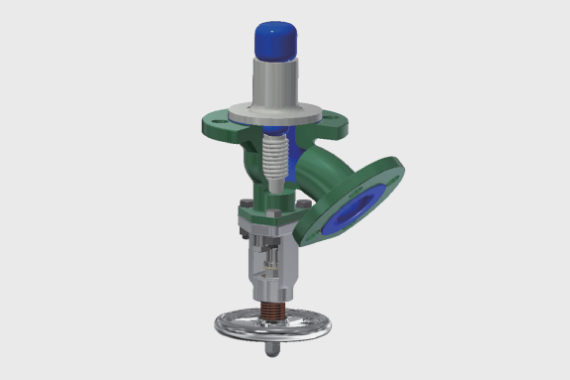

らくらくフラッシュバルブ

扱いやすさと、機能を備えたフラッシュバルブ

製品特性
  • 接液部はユニット構造で、ボルト1本、ナット2個緩めるだけで分解可能
  • ユニット丸洗いで、洗浄性アップ、洗浄時間短縮
  • 新開発のベローズは高耐久性で交換の手間削減
  • 既設バルブと排出口の位置が同じなので楽に更新可能
  • アクチュエータ駆動(複作動·逆作動)選定可能
  • サーモセンサー付き選定可能

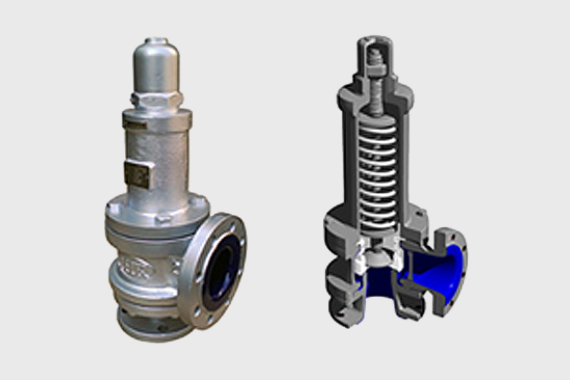

安全弁

腐食性の強い環境下でも使用可能な安全弁。

接液・接ガス部をグラスライニングとPTFEにすることにより、腐食性の強い環境下でも使用する事が可能です。
また、構造が密閉型であるため、吹出し時に弁作動室へガス流入が無く、危険なガス、有害なガスなどを処理設備に全量送る事が可能です。

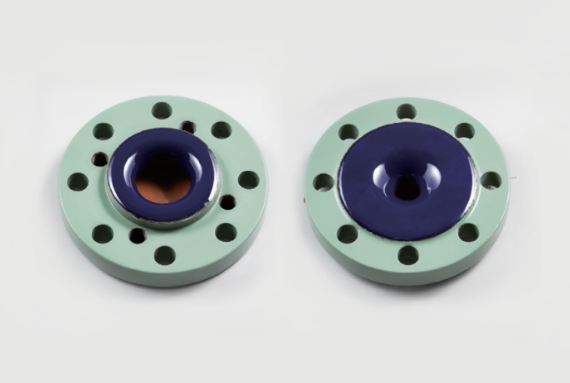

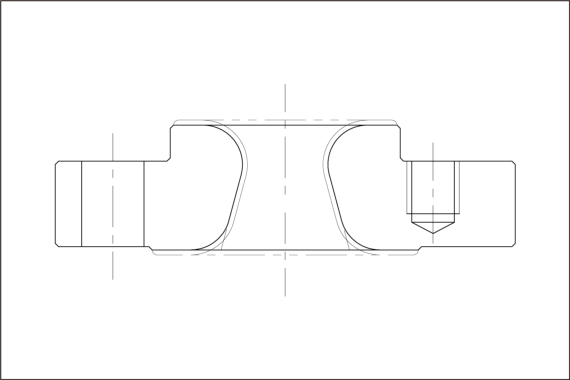

異経フランジ

ボルト穴はJIS10K規格に準じます

クランプ

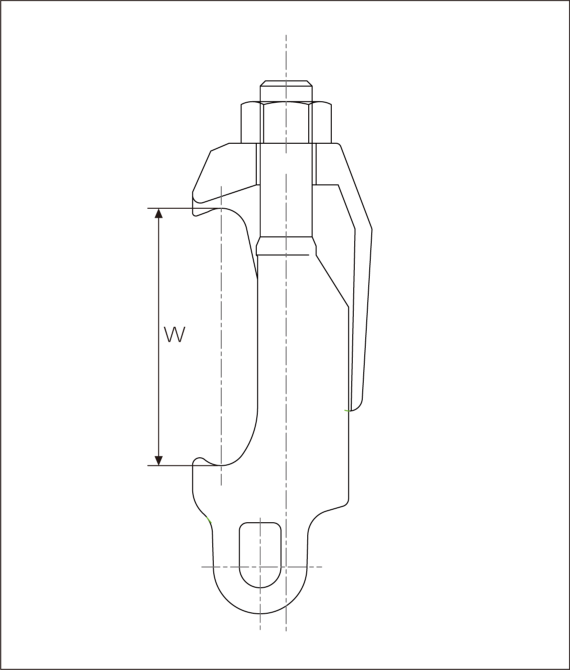

ボルト及びクランプ締め付けトルク表
内缶0.29MPaの場合

使用ボルトおよびクランプ トルクN・m クランプ締め幅W(mm)
M16ボルト 20~49 -
M20ボルト 40~79 -
#69 クランプ(M20) 128~177 52~74
#614 クランプ(M20) 128~177 79~99
#614L(ロングタイプ) クランプ(M20) 128~177 100~118
#820クランプ(M24) 148~216 100~140
